推土机提铲缸关节轴承拆装器

　　我车间1台使用多年的推土机，其提铲缸关节轴承出现破损现象。若不使用专用工具，更换非常困难，而且易造成关节轴承的损坏。
　　关节轴承由内圈和外圈组成，内、外圈之间的滑动面为球面，外圈与轴承座为过盈配合。安装或拆卸关节轴承时，必须将压入或取出力垂直作用在关节轴承的外圈端面上，方可完成关节轴承的安装或拆卸工作。若压入或取出力作用在关节轴承的内圈上，易使其滑动的球面出现偏斜，无法完成关节轴承的安装或拆卸工作，有时甚至将关节轴承击碎。
　　1　制作方法
　　为便于拆装关节轴承，我们自制了1个专用工具，即关节轴承拆装器，取得了很好的使用效果。该拆装器制作步骤如下：
　　首先，制作拆装套筒。选用一段直径略小于关节轴承外圈的钢管，钢管高度与关节轴承高度相同。再在拆装套筒一端焊接钢板，以承载千斤顶。
　　其次，制作底座。选用1块厚度为10mm、边长为400mm方形钢板作为底座，将底座中间切割出1个直径大于关节轴承外圈的圆孔。
　　再次，制作门形框架。选用10mm宽的槽钢，制作1个内框宽度为250mm、高度为500mm的门形框架，门形框架内可依次容纳提铲缸轴承座、关节轴承、装配套筒和千斤顶。

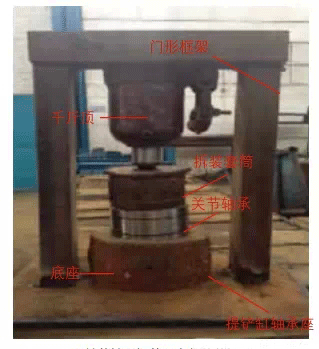

　　Z后，将门形框架焊接在底座上。附图所示为关节轴承拆装器。 　　2　使用方法
　　拆卸关节轴承的方法如下：首先，将提铲缸关节轴承座放在关节轴承拆装器的底座上，使关节轴承底座上的圆孔与关节轴承对齐。其次，将拆装套筒放在关节轴承上部端面上，将千斤顶倒置于拆装套筒上。Z后，操纵千斤顶活塞伸出，利用千斤顶活塞产生的压力，将关节轴承从轴承座中压出，使其落入底座的圆孔中。安装方法与拆卸方法基本相同。
　　利用该专用关节轴承拆装器，即可完成推土机提铲缸关节轴承的更换。该专用关节轴承拆卸器结构简单、使用方便，避免了由于操作不当造成关节轴承的损伤。
