回转支承磨削加工用可调夹具

　　摘　要：本文介绍一种结构简单、实用可靠的回转支承磨削夹具。说明了夹具的构造和使用方法。
　　关健词：回转支承；磨削；夹具
　　我厂自制的回转支承有交叉滚柱式，单排四点接触球式等多种。为满足加工需要，我们设计制造了一种可调夹具。
　　这种夹具适用于多种类型（滚柱式、滚球式回转支承）、多种规格（理论直径800-1020mm）、各种零件（内圈、外圈）和多道工序（平面磨削、滚道磨削）加工。

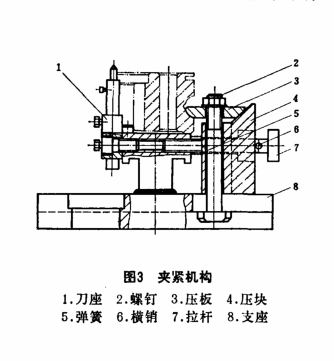

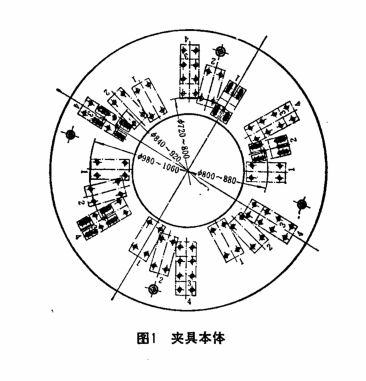

　　该夹具的基础件（图1）为一盘状零件。由4副螺栓与车床工作台连接，周向相间分布4组螺孔，其中两组在径向重迭排列。6只等高的夹具支座同时固定在一组螺孔上，作为一种规格的内外圈工件的支承平面。4个跑道形螺钉槽可供夹具作径向小距离移动，提高了夹具的可调整性。仅以配用在C516A立式车床上的夹具为例，即可满足理论直径1020mm及以下回转支承内外圈的磨削加工。 　　夹具支座在磨削平面、磨削滚道时是通用的。它的左右侧均可安装钩形压板（图2），以供内外圈磨削滚道面夹紧工件之用，又可安装磨削内外圈平面的夹紧机构。同时，又是磨削平面时钻石刀座的安装基座（图3）。磨削内圈平面时，左侧可固定钻石刀座；磨削外圈时，右侧可安装钻石刀座。 　　加工内、外圈平面时，夹紧机构分别置于夹具支座的右左两侧。在交叉滚柱式和单排四点接触式内外圈平面磨削加工中，夹紧机构中只需要换压板，其余均为通用件。交叉滚柱式回转支承外圈压板（图4）是装在C516A机床上的可调夹具，估计年产量约300套。
